一 产品性能特点
1、 硫酸钠含量很低，几乎不含氯离子，无毒性和腐蚀性，产品无沉淀物。
2、 混凝土减水率≥25%，可节约水泥15%以上，
3、 混凝土早强效果好，3天强度提高80%以上，7天强度提高70%以上，28天强度提高80%以上。
4、 能加速自然养护混凝土的硬化，并提高早期强度，能缩短混凝土的养护时间。
5、 不含有会降低后期强度及破坏混凝土内部结构的有害物质。
6、 不会急剧缩短混凝土的凝结时间。
7、 本产品对钢筋无锈蚀危害。
8、 本品生产过程中不产生对自然环境的污染，符合ISO 14000环境保护管理国际标准。
二 主要成分及技术指标
1、 主要成分：聚羧酸系钠盐
2、 执行标准：GB 8076－2008 GB/T 8077－2012 TB/T3275-2011
3、 匀质性指标
|
序号
|
试 验 项 目
|
技术指标
|
|
早强型
|
|
1
|
外观Appearance
|

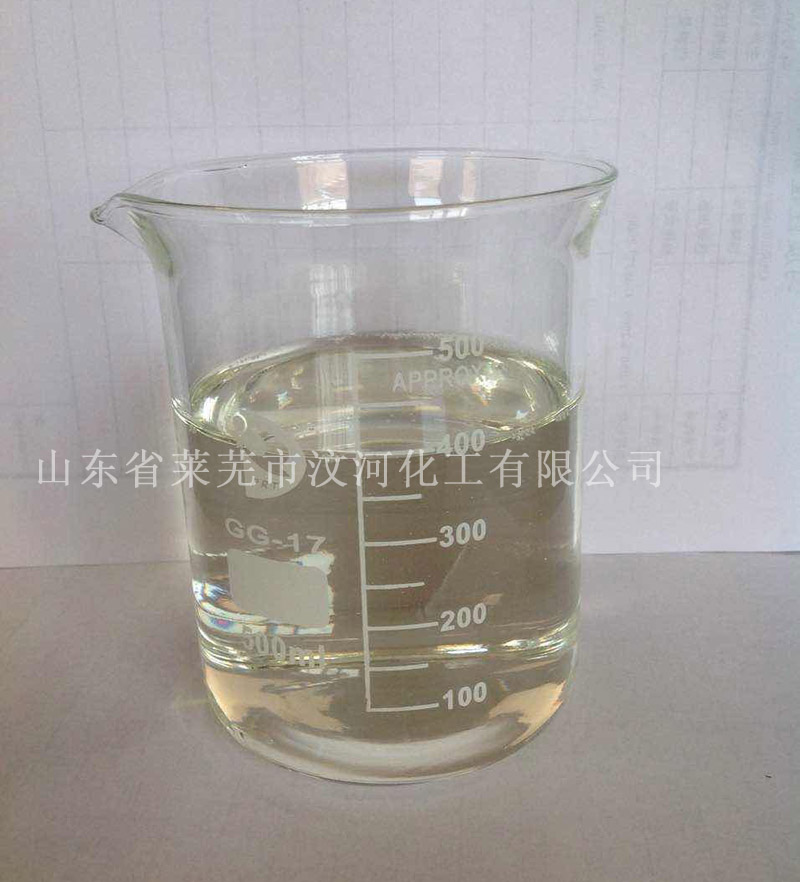

淡黄色透明粘性液体
|
|
2
|
含固量，％
Solid Content
|
40±2%
|
|
3
|
密度，g/ml
Density
|
1.09±0.02
|
|
4
|
PH值
|
6.0±1
|
|
5
|
氯离子含量（按折固含量计），％，不大于
Chloride ion content
|
0.6
|
|
6
|
总碱量（Na2O+0.658K2O）（按折固含量计），％，不大于
Total alkali quantity
|
10.0
|
|
7
|
硫酸钠含量（按折固含量计），％，不大于
Sodium sulfate content
|
5.0
|
|
8
|
甲醛含量（按折固含量计），％，不大于
Formaldehyde content
|
0.05
|
4、 技术性能指标
|
序号
|
试验项目
|
性能指标
|
|
早强型
|
|
1
|
减水率，％，不小于
|
25
|
|
2
|
常压泌水率比，％，不大于
|
20
|
|
3
|
压力泌水率比，％，不大于
|
90
|
|
4
|
含气量，％
|
≤3.0
|
|
5
|
坍落度1h经时变化量，mm，不大于
|
---
|
|
6
|
凝结时间差（min）
|
初凝
|
－90～+90
|
|
终凝
|
|
7
|
抗压强度比，％，不小于
|
1d
|
180
|
|
3d
|
170
|
|
7d
|
145
|
|
28d
|
130
|
|
8
|
收缩率比，％，不大于
|
110
|
三 适用范围
本产品可用来配制得高强，高弹性模量，高抗渗性，低收缩、徐变及良好耐久性的高性能混凝土。适用于各类工业与民用建筑、水利、交通、港口、高速铁路、市政工程等。
四 推荐掺量
根据含固量不同，在混凝土中的推荐掺量如下（胶凝材料用量的重量％）：wpc-MH（早强型）：0.4～0.7%
用户可根据外加剂与水泥的适应性，通过试验，选择最合理的掺加量。
五 包装
产品采用200kg或 1000kg 塑料桶包装或者采用塑料液袋装集装箱、槽车散装运输。
六 贮存条件及有效期
应贮存在通风的专用仓库内。本品避免高温和冰点以下保存。谨防遇锋利物，对塑料桶要求密封，避免雨淋漏水及杂物混入或水分蒸发干枯。
本产品有效期为一年，超过有效期应重新通过试验方可使用。
七 使用方法
1、试配，根据混凝土配合比设计要求，调整减水剂以及其他复配小料的用量，达到混凝土要求的各项技术指标，使生产的混凝土流动性能满足施工要求，混凝土强度应具有一定的富裕系数，确定生产配方。
2、生产，根据生产配方先加入复配所需要的水，再加入减水剂以及其他复配小料，充分搅拌均匀即可。
3、使用，将母液或者复配后的减水剂储存在计量罐中，按照比例加入到搅拌机中搅拌均匀，可与拌和用水同时掺入混凝土中，滞后于水掺入混凝土效果更佳。
八 注意事项
1、用户初次使用本产品，或水泥及其它掺合料发生变化时，根据混凝土使用要求，应使用工程原材料，通过试验确定最佳掺量。
2、与其它外加剂复配时，注意他们之间的相互影响，使用前应进行试验，满足要求后方可使用。不宜与萘系高效减水剂复合使用，更换外加剂时应注意清洗储槽。
3、本品储存在金属容器内或者储存时与金属接触，易发生变化。
4、由于掺用聚羧酸系高性能减水剂混凝土的减水率较大，因此坍落度对用水量的敏感性较高，使用时必须严格控制用水量。
九 安全防护提示
本品为弱碱性液体，无毒、无腐蚀性，为对环境无污染产品。但不可食用，当接触到人的身体和眼睛时，应尽快用清水冲洗，对部分人体造成过敏现象时应及时就医治疗。
十 技术咨询
本公司配备有专业混凝土实验设备及具有丰富经验之技术人员为客户提供全面技术服务，用户遇有我公司系列产品在应用技术方面的问题，我公司愿热诚提供尽可能完善的技术咨询和服务。
电话：13963401559
www.wenhechemical.com
wu@wenhechemical.com
会员登录
